Hoe sluit je een thuisbatterij aan op je huis?

Het creëren van je eigen doe-het-zelf thuisbatterij is een populaire en kosteneffectieve manier geworden om energieonafhankelijkheid te bereiken. Of je nu je huis wilt ondersteunen tijdens stroomstoringen of de afhankelijkheid van het net wilt verminderen, een doe-het-zelf thuisbatterijopstelling kan een slimme oplossing zijn. Met de juiste planning en componenten kunt u een thuisbatterij-systeem bouwen dat is afgestemd op uw specifieke behoeften en gebruik.

Een thuisbatterij toevoegen aan je woning, dit heb je nodig

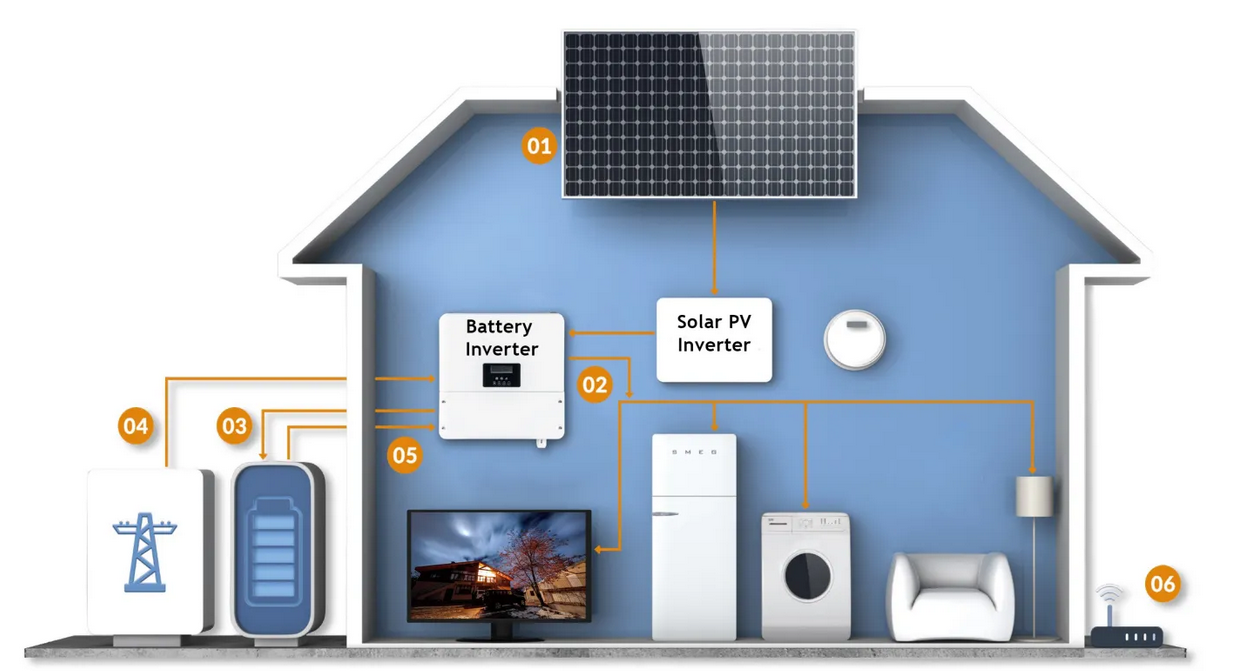

In feite heb je maar een paar componenten nodig als je een thuisbatterij wilt gaan gebruiken. De elektrische installatie van je woning kun je gewoon zo laten als die is, je voegt de volgende componenten toe:

1. Een thuisbatterij (03)
2. Een omvormer (02)

Het maakt niet uit of je zonnepanelen hebt! Een voordeel met zonnepanelen is dat je de zonne-energie makkelijk kunt opslaan in de batterij, en deze energie er op een ander tijdstip weer uit haalt. Deze zonne-energie is gratis, hoe mooi is dat!

De thuisbatterij, waar zet je hem neer? Hoe ziet dat eruit?

Je kunt de batterij plaatsen waar je wilt, buiten kan ook maar dat raden we toch af. Een batterij kan ook in de schuur of garage geplaatst worden.

We adviseren je om de batterij dicht bij de batterij-omvormer te plaatsen. In veel gevallen kan de batterij gewoon op de vloer geplaatst worden of aan de muur worden gehangen. Omdat het gewicht van een dergelijke batterij best aanzienlijk is is het soms gewoonweg makkelijker om hem op de vloer te plaatsten.

Installatie voorbeeld 1, toevoegen van een thuisbatterij die in de schuur komt te staan.

De situatie is als volgt:

• Je hebt een woning met 5 zonnepanelen op het dak
• De zonnepanelen leveren al een tijd netjes energie, deze energie gebruik je zelf of als je zelf niet veel energie verbruikt, leveren de zonnepanelen de energie terug aan het net.
• Je wilt een thuisbatterij in de schuur plaatsen op de vloer.
• In de schuur heb je een stopcontact en wat verlichting zitten.

Ons advies:

Plaatsen van een thuisbatterij in de schuur is een prima plan. Je kunt de elektra aansluiting die er al zit gebruiken!

1. Hang een geschikte omvormer aan de wand in de schuur.
2. Plaats een thuisbatterij in de buurt van de omvormer.
3. Sluit de batterij aan op de inverter.
4. Sluit de inverter aan op de reeds aanwezige elektra aansluiting in de schuur. Vergeet niet om hiervoor een kleine (extra) verdeelkast te plaatsen met een schakelaar en beveiliging.
5. Plaats een extra energiemeter of gebruik de aanwezige “slimme energiemeter” om de in- of uitvoer van het lichtnet te meten.
   • Een meting van de in-, en uitvoer van de elektriciteit is niet altijd noodzakelijk. Je kunt als je de energie toevoer meet, het systeem makkelijker instellen zodat er bijvoorbeeld geen zonne-energie wordt teruggeleverd aan het net.

Overzicht van de voorstel aansluiting:

In onderstaande voorbeeld gebruiken we een Victron Multiplus II, en een willekeurige thuisaccu van ongeveer 50 Volt met een opslagcapaciteit van 16,5 kWh. De gehele bestaande huisinstallatie laten we zoals die is. De zonnepanelen (PV Array, de PV inverter behoren al bij de bestaande installatie).

Eigenschappen van deze installatie:

• Het huis werkt net zoals voorheen.
• De stroom (elektrische energie) voor de verbruikers komt nu van:
  • Het lichtnet als de accu leeg is en er geen zonne-energie is
  • Uit de accu als deze voldoende geladen is (5% – 95%)
  • Volledig uit de zonnepanelen
  • Een combinatie tussen zonnestroom en batterijstroom
  • Een combinatie tussen batterijstroom en netstroom
• Erg weinig aanpassing nodig om dit toe te passen
• Zonnestroom kan opgeslagen worden in de batterij
